EEPROM REPLICATOR MINI SERIE 24CXX CON PIC16F84

24-08-08

bullet HOME
bullet PROGETTI
bullet LINKS
bullet CONTATTAMI
bullet AREA PERSONALE





Stesse funzioni del primo replicatore ma in versione miniaturizzata. La selezione del tipo di EEprom avviene tramite la combinazione dei tre switches. Riferirsi alla seguente tabella:



EEPROM SWITCH
1 2 3
24C01 ON ON ON
24C02 ON ON OFF
24C04 ON OFF ON
24C08 ON OFF OFF
24C16 OFF ON ON



Una volta realizzato il circuito, dovete programmare il Pic con questo FILE.hex



E' vietato l'utilizzo del dispositivo per scopi illegali. Non sono responsabile dell'uso che ne farete. Potete tranquillamente utilizzarlo per scopi leciti personali e di studio. Non permesso la vendita e la commercializzazione.

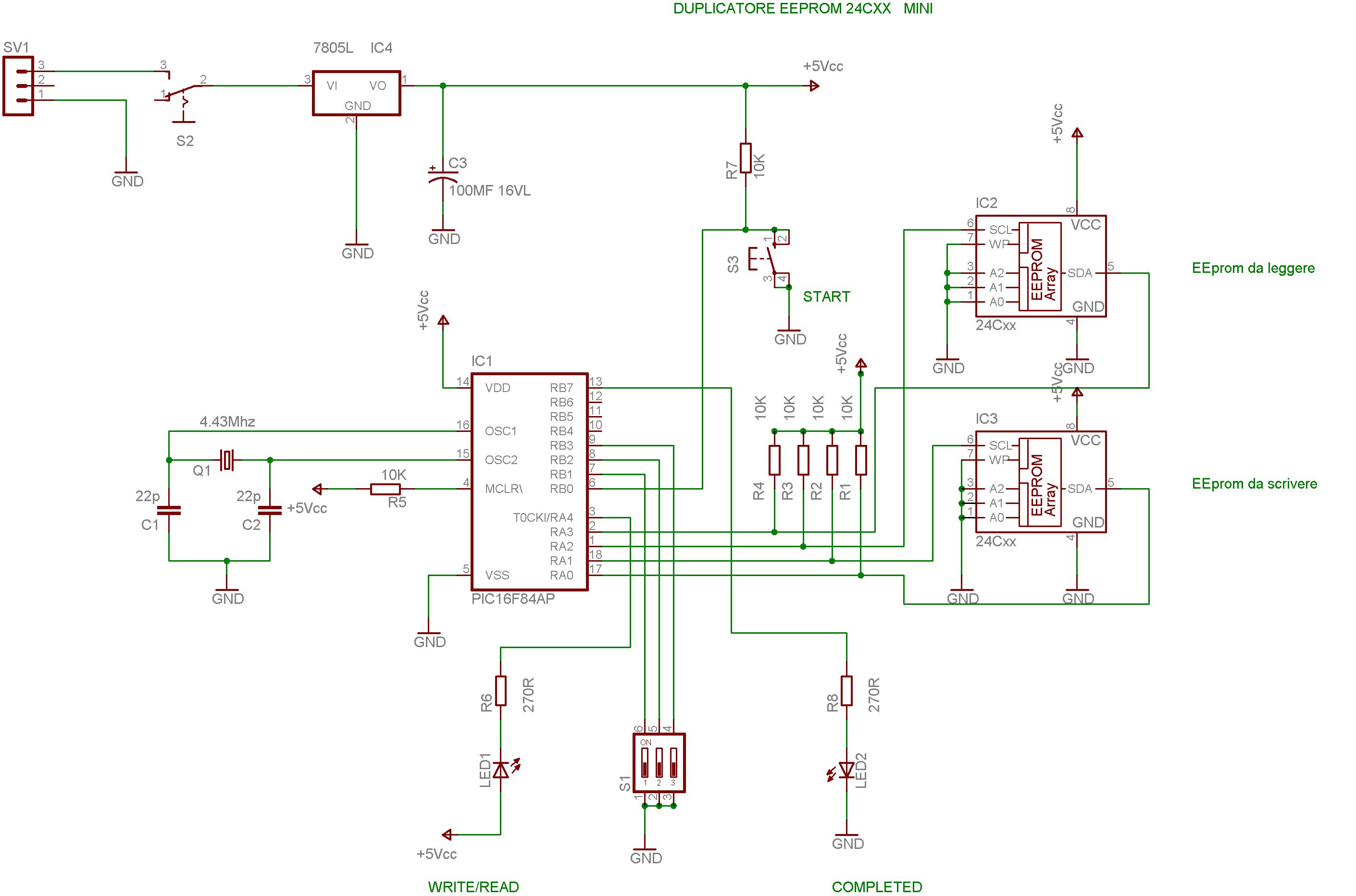

Schema del replicatore di EEprom 24Cxx mini

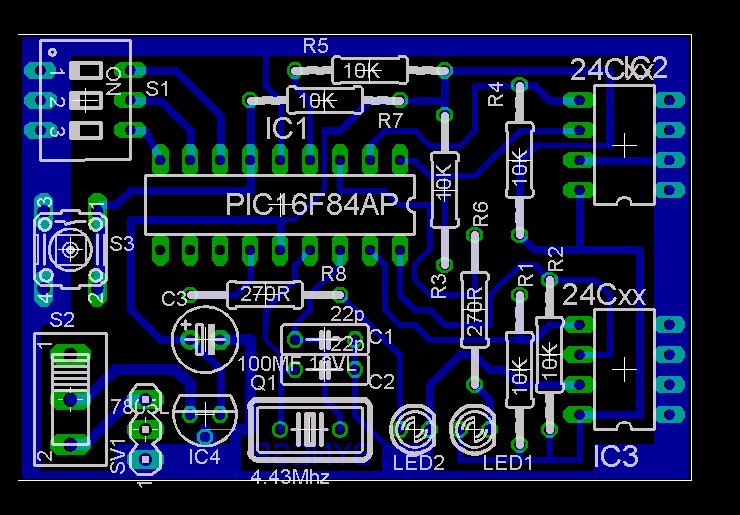

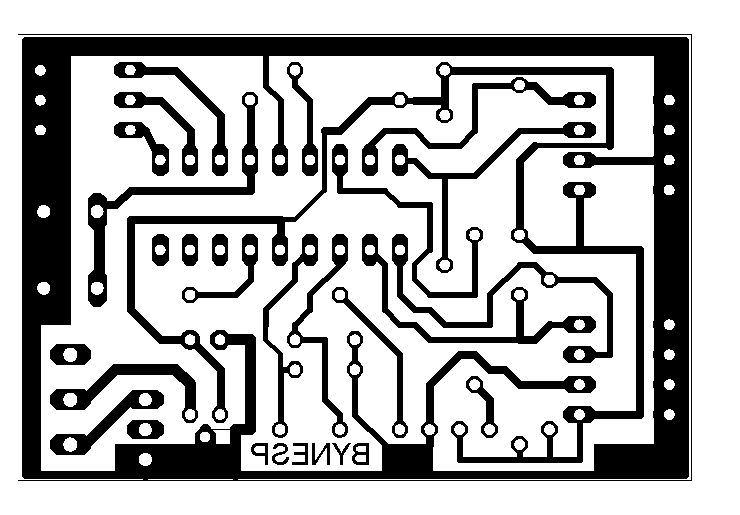

PCB
