EEPROM REPLICATOR SERIE 24CXX CON PIC16F84

24-08-08

bullet HOME
bullet PROGETTI
bullet LINKS
bullet CONTATTAMI
bullet AREA PERSONALE





Semplice ma efficace replicatore di EEprom tipo 24CXX (24c01,24c02,24c04,24c08,24c16) realizzato con un PIC16F84.
Una volta realizzato il circuito, dovete programmare il Pic con questo FILE.hex

Con il tasto "select device" selezionate il tipo di memoria indicata dal corrispondente led. Ad ogni pressione del tasto "select device", si selezionerà una memoria diversa. Iniziate la lettura e scrittura con il tasto "start". Una volta terminata la scrittura, si accenderà il led "completed". Per iniziare una nuova scrittura, premere il tasto "reset": tutti i led si spegneranno e il programmatore sarà pronto per un nuovo ciclo.

E' vietato l'utilizzo del dispositivo per scopi illegali. Non sono responsabile dell'uso che ne farete. Potete tranquillamente utilizzarlo per scopi leciti personali e di studio. Non è permesso la vendita e la commercializzazione.

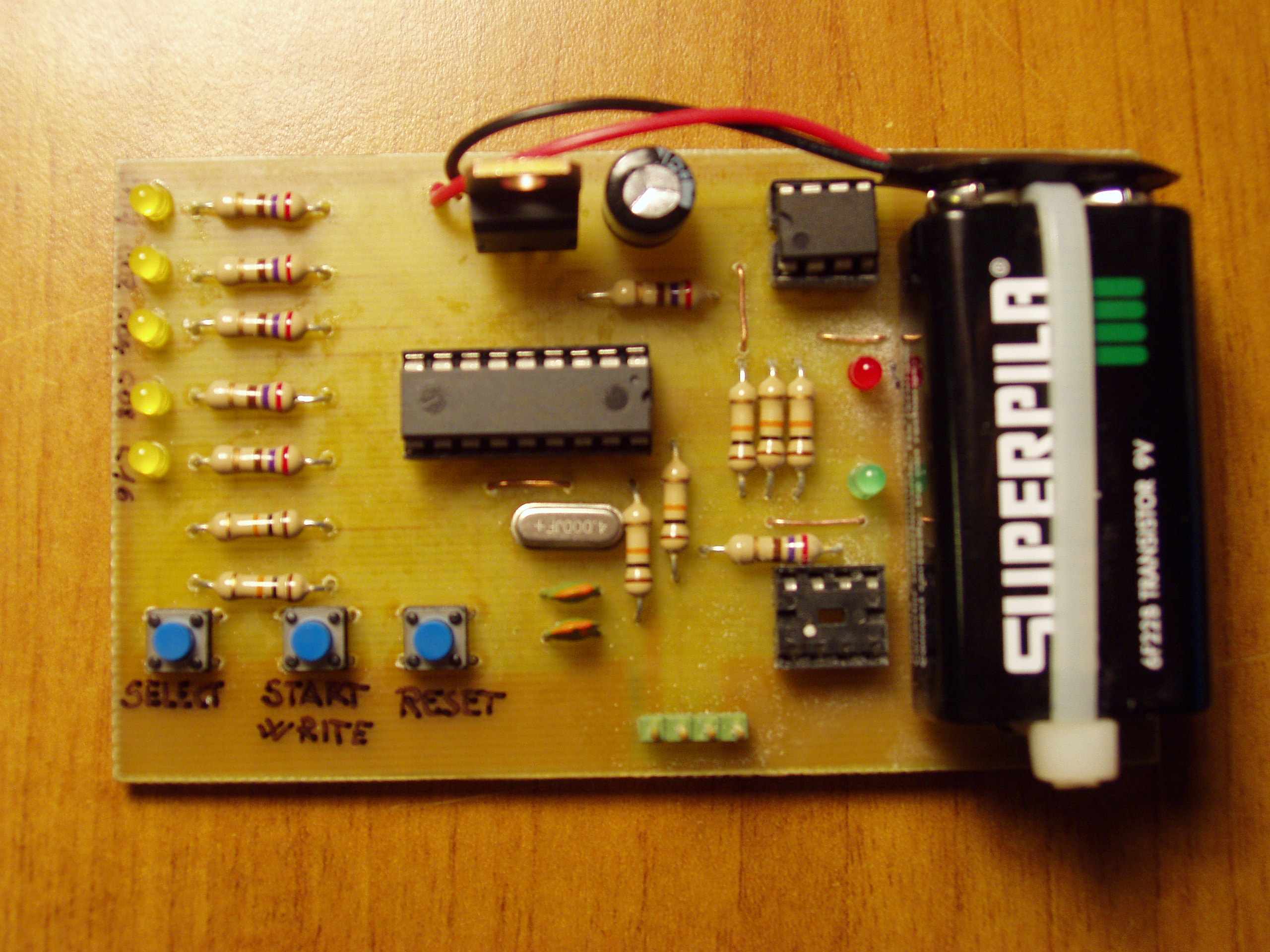

La foto si riferisce a un prototipo.

Descrizione e sviluppo del progetto

Schema del replicatore di EEprom 24Cxx

PCB

File.hex per programmare il pic
